近日,中國科學院上海技術物理研究所李雪和龔海梅研究員采用閉管擴散的方法成功研制了截止波長2.2μm的平面型延伸波長InGaAs探測器芯片,并對其相關性能進行了研究。該研究成果對后續進一步優化平面型延伸波長InGaAs焦平面探測器有重要的指導意義,以“截止波長2.2μm的平面型延伸波長InGaAs探測器”為題發表于《紅外與毫米波學報》。
地球觀測、多光譜和高光譜成像等應用領域,需要具有1.0~2.5μm光譜響應的短波紅外探測器,這些涉及國計民生的重要應用是推動響應波長范圍1.0~2.5μm的延伸波長InxGa1-xAs(0.53<x<0.83)探測器持續發展的主要?jiǎng)恿Α?/span>

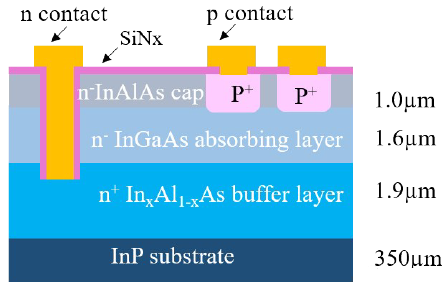

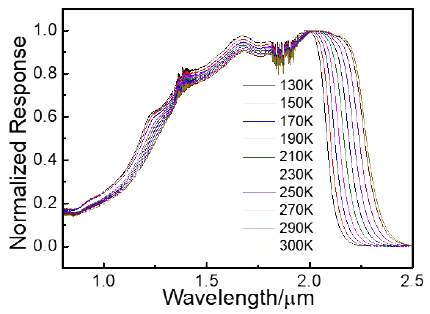

科研團隊采用閉管擴散技術,在分子束外延法(MBE)技術生長的NIN結構的高In組分InGaAs外延材料上制備了平面型延伸波長InGaAs探測器,展示了通過擴散成結法精確控制延伸波長器件的可行性,并對其相關性能進行了表征和研究,為延伸波長InGaAs器件的新工藝途徑提供參考。結果表明:在260~300K的溫度范圍內,提取的Ea為0.50eV,這與In0.75Ga0.25As的相應帶隙(Eg)非常接近,說明平面型器件PN結側面漏電流已得到有效抑制,實現了擴散電流占主導的狀態;隨著溫度的降低,器件逐漸變?yōu)橐援a(chǎn)生復合電流主導的狀態。150K下器件響應截止波長為2.12μm,峰值探測率為1.01×1012cm·Hz1/2/W,峰值響應率為1.29A/W,量子效率為82%,并顯示出良好的暗電流性能。后續進一步優化材料生長參數,降低缺陷密度,預期器件性能將進一步提高,并在2.2μm大面陣焦平面器件研制中推廣應用。
本研究項目獲得了上海市優秀學術/技術帶頭人計劃資助、中國科學院聯合基金、國家自然科學基金的支持。
