上海技術物理研究所陸衛、李天信、胡偉達研究員團隊研究發現了一種二維層狀PN結的創新制備方法,這種結型器件將極大精簡半導體制造工藝,可為物理極限尺度下的(光)電子器件制備提供有效途徑。相關成果于6月6日以“Pristine PN junction toward atomic layer devices”為題在線發表于《光科學及應用》(light: Science & Applications)雜志。

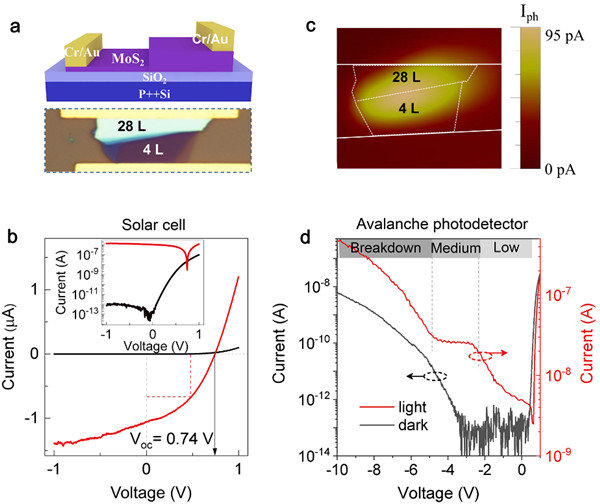

研究揭示了MoTe2、MoS2、WSe2、BP等二維層狀材料的摻雜極性和濃度的變化規律—隨著材料厚度變化而改變。例如:MoTe2材料為一個分子層、三個分子層、五個分子層結構時分別表現出p型、非故意摻雜和n型摻雜行為。利用這種新奇特性,研究人員可在多種二維材料上方便制備原子層陡峭的PN結,這是以往半導體工藝和器件框架下難以實現的(如圖1)。 這種簡易的PN結制備方法避免了傳統半導體制備工藝中復雜的光刻和化學摻雜過程,允許人們只需要通過關注材料的幾何形貌,就可以獲得相應的器件功能,如二極管、太陽能電池、雪崩光電探測器(如圖2)。
夏輝副研究員為本文的第一作者,陸衛、李天信、胡偉達研究員為論文的通訊作者,該研究得到了國家自然科學基金委項目、上海市自然科學基金的支持。
原文鏈接:https://www.nature.com/articles/s41377-022-00814-8

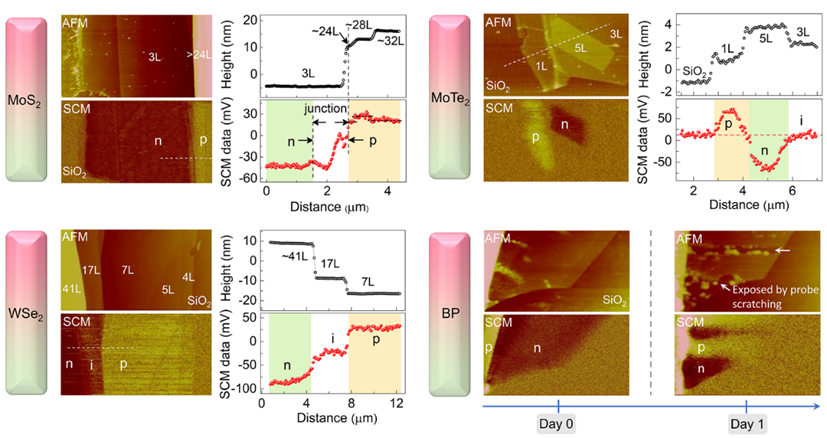

圖1 二維層狀材料因厚度變化產生的自摻雜行為
